一、保护物
古迹是古代留传下来的建筑物名胜古迹，由于历史原因古迹的保护面临种种严峻的挑战，古建筑物修建年代久远，抗震能力相对较差。在古建筑物附近爆破施工时，应重点监测爆破振动对建筑物的影响，采用仪器设备在爆破时对古建筑物进行监测，通过监测数据调整爆破参数，控制爆破振动质点速度，将爆破振动效应最小化，在监测爆破振动的同时，还应对其它工业振动进行监测，是保护古建筑物安全的重要手段。
二、监测依据
《爆破安全规程》（GB6722-2014）
《爆破振动监测技术规范》(TCSEB 0008-2019）
《古建筑防工业振动技术规范》（GBT 50452-2008)
《建筑工程容许振动标准》（GB 50868-2013）
三、测点布设
(1)监测项目：质点振动速度、主振频率。
(2)测点布设：对于爆破振动，古建筑物监测点布置房屋测点一样，在靠近爆源一侧的外部地基表面安装监测点，对于国家一、二级文物单位应增加观测点，每个测点应同时测定质点振动相互垂直的三个分量。对于工业产生的振动，应以结构的最大动应变为控制标准，以振动速度表示；砖、石结构的古建筑物应将测点布置在承重结构的最高处；木结构的古建筑物应将测点布置在顶层柱顶；石窟建筑测点布置在石窟顶部。

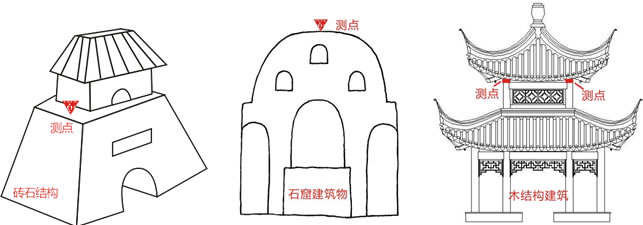

工业振动古建筑物测点布置
(3)仪器安装：安装前，应对监测点及传感器进行统一编号。在古建筑物安装仪器时，安装要简洁，避免对古建筑物造成损伤。传感器在地基、砖、石结构处安装时，应用石膏粉辅助安装，在木结构处安装时，选择AB胶辅助安装，传感器应与测点处紧密接触，传感器X(水平径向)指向爆心并水平放置。根据测点位置合理选择供电方式，仪器主机放进防护箱内，防护按照《混凝土结构后锚固技术规程》要求进行安装，抗拔力满足100kg要求；仪器安装后，设置参数进入工作模式，最后将现场清理干净，多余的耗材应带离现场。
爆破振动古建筑物测点布置（同房屋振动监测一致）
(4)测点数量:古建筑物振动监测测点数量应根据结构类型、修建年代、保护级别、建筑材料、结构高度、抗震等级等综合考虑。对于爆破振动监测，在靠近爆源一侧的外部地基表面布置1～2个监测点。
四、控制指标
由爆破施工引起的振动控制指标按照《爆破安全规程》中选取，应选用最大值作为评判标准。省级以上(含省级)重点保护古建筑与古迹的安全允许质点振速，应经专家论证后选取。

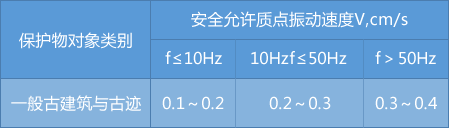

爆破振动安全允许标准
由其它或工业引起的振动控制指标按照《古建筑防工业振动技术规范》（GBT 50452-2008)中古建筑物结构的容许标准选取。

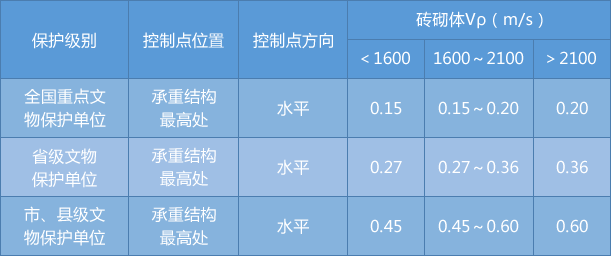

古建筑砖结构的容许振动速度[V]（mm/s）
注：当Vρ介于1600～2100m/s之间时，[V]采用插入法取值。砖木混合结构的容许振动速度，主要以砖砌体为承重骨架的，可按上表选取。
古建筑石结构的容许振动速度[V]（mm/s）
注：当Vρ介于2300～2900m/s之间时，[V]采用插入法取值。

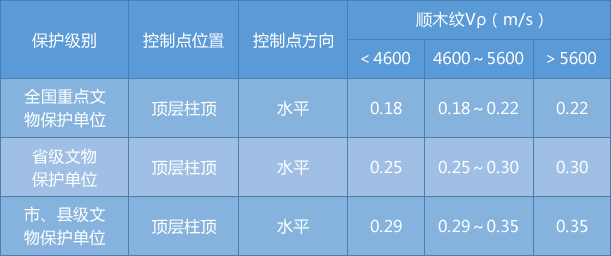

古建筑木结构的容许振动速度[V]（mm/s）
注：当Vρ介于4600～5600m/s之间时，[V]采用插入法取值。

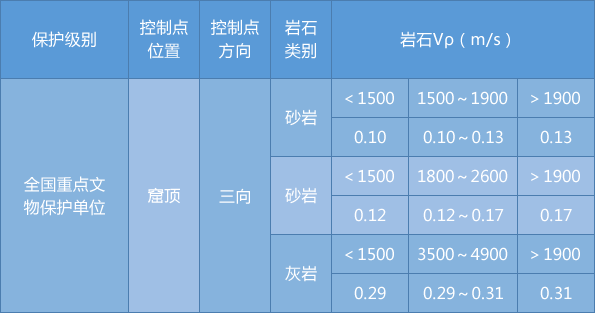

石窟的容许振动速度[V]（mm/s）
注：当Vρ介于1500～1900m/s、1800～2600m/s、3500～4900之间时，[V]采用插入法取值。

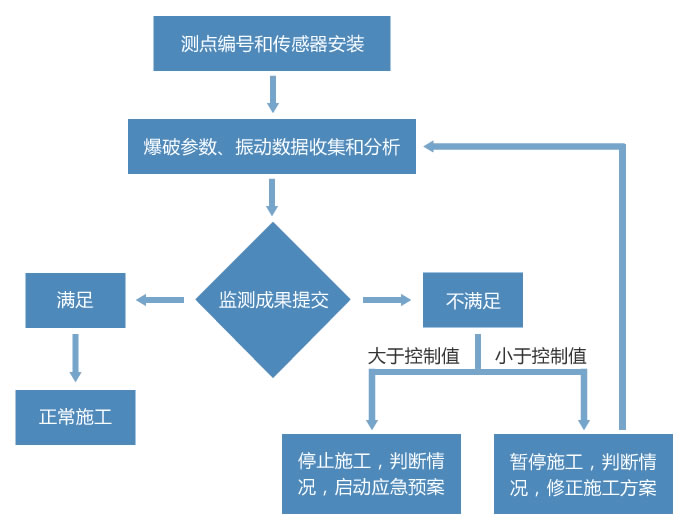

五、监测流程

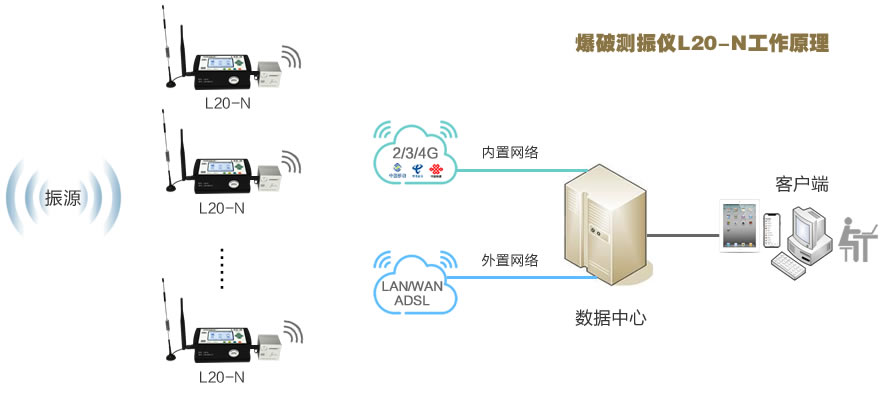

1.仪器工作：当振动信号传来时，仪器会自动记录和存储振动信号，并将采集到的整个动态波形实时上传至数据中心，在起爆几秒后，用户便可通过客户端对已上传的数据进行预览和下载。
2.现场监测：现场监测工作应做到作不干扰施工和保护物的正常运行，按监测方案有计划、有步骤、有标准地进行；爆破位置、爆破参数与监测数据一一对应；监测日报、周报、月报按时上交委托各方；选择的观测点能够真实反映爆破的危害。当监测数据出现异常时，应立即停止施工，排查安全隐患，调整爆破施工参数。

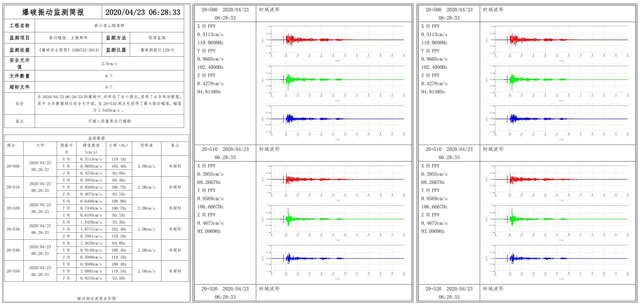

3.监测报告：报告按可分为测点报告和爆次报告，根据项目需要来编制报告，监测单位应对整个项目监测质量负责。监测报告内容应包括监测时间、地点、参与人员、目的和方法、监测点布置、监测仪器和系统的标定结果、监测指标、钻爆参数、实测波形图和监测数据等。当监测数据超过相应的控制标准时，应在规定时间内报告相关部门；竣工报告封面应加盖CMA编号章。
六、典型案例

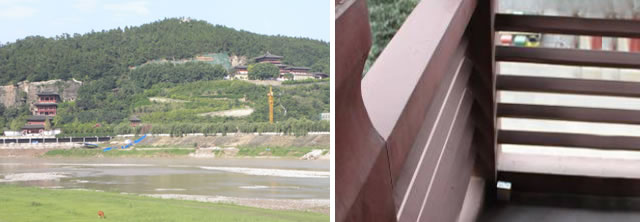

案例一：皇泽寺爆破振动检测（四川广元）
通过对皇泽寺文物保护单位的爆破振动监测，控制爆破振动速度，调整爆破参数，使爆破振动速度符合国家的相关规范。

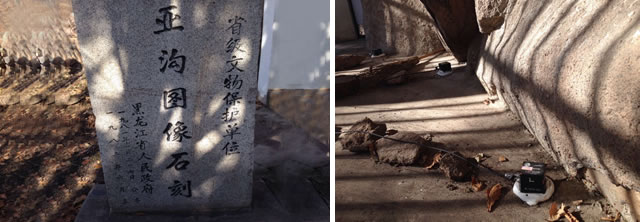

案例二：哈尔滨亚沟图像石刻爆破振动监测（黑龙江哈尔滨）
新建公路爆破施工，距离亚沟图像石刻文物保护单位仅100米，通过爆破监测，指导爆破施工，为保障石刻的安全起到了重要作用。

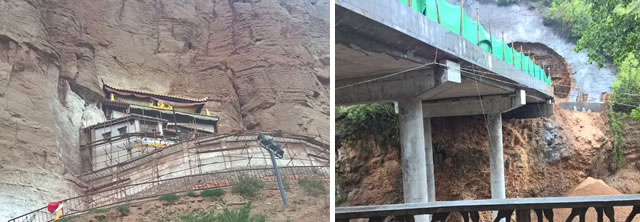

案例三：白马寺爆破振动监测（青海省海南州）
新建白马寺隧道爆破施工，距离白马寺约200米，通过爆破监测，控制爆破振动速度，为指导爆破施工作业提供重要的依据。
