爆破测振仪L20-S【本地版】
L20-S爆破测振仪，是一款性能可靠、操作简单的传统爆破测振仪，该仪器针对工程爆破设计，符合公安部门的监管要求和爆破行业标准，用于评定爆破施工引起的振动对临近保护物的影响，自2011年上市至今，累积销售俩千余套，参与了数万个测试项目，是检测机构首选的爆破振动监测设备。
一、适用领域
【1】地下爆破振动检测
山岭隧道、地铁隧道、水工隧道因钻爆施工振动检测
【2】露天爆破振动检测
城镇浅孔爆破、复杂环境深孔爆破，狭窄沟谷硐室爆破等施工振动检测
【3】拆除爆破振动检
楼房、桥烟囱、冷却塔、厂房、围堰、堤坝等拆除爆破振动检测

二、优势及特点

	合法具有制造计量器具许可证、性能检验报告和计量部门的校准证书，能够传递测试与计量的合法性；			领先提供3个通道、24位A/D 和100K采样率的信号记录，拥有目前业界最高水平的幅值和时间精度；

	通用不仅支持三分量的速度/加速度同步测试，还提供了多种信号记录模式，可满足不同振源的监测需求；			易用用户界面友好，操作简便，在每个事件记录后，可通过机载显示屏立即查看振动峰值和主振频，也可以通过U盘快速导出数据文件；

	可靠铝合金外壳，密闭的电子元件和金属航空接头，保证了仪器在最严酷的恶环境下提供长期无故障服务；			便携内置大容量硬盘和锂电池组，能够独立完成测试工作；体积小、重量轻，标配专用仪器箱，方便出行携带。

一、功能

振动记录

电平模式（适用于爆破）

数据获取

1．现场U盘高速取数

2．仪器连接计算机取数

3．局域网取数

信号分析

1．频率谱/功率谱/一阶积分/一阶微分/高低通滤波

2．三矢量合成计算

3．萨道夫斯基经验公式计算K和α

监测报告

1．事件报告

2．地震波衰减计算报告

其他功能

1．支持本地校准仪零点

2．通过U盘升级和维护系统

3．与计算机同步时钟

二、性能

性能指标

通道：3个通道，标配振动速度传感器（选配加速度）

量程：0.003~35cm/s

分辨率：0.0001cm/s

精度：±5%

频响范围：5~500Hz

A/D精度：0.000021mm (24Bit)

时间精度：±1s/月
采样频率：10K sps

波形记录

记录模式：手动、单次、循环

振动触阀：0cm/s~3.5cm/s或高于环境固有振动5%（自适应）

记录停止：固定记录时长或记录持续到振动低于触阀值后1秒

记录时长：1s~99s，1秒步幅连续可设

负延时：0.25s

存储能力：32GB，最大支持10240个事件存储

物理参数

尺寸：168mm*99mm*64mm

重量：1.28kg

显示：3.5寸LCD屏，特征值、波形图显示

电池：8.4V（9.6Ah）锂电池，连续工作3天

按键：8个触控按键

输出接口：USB2.0接口和Rj45网口

使用环境：-35~60 ℃，90 ％ RH

防护等级：IP57

质保：叁年
分析软件：标配BVA2.0爆破振动分析软件，提供完善的数据管理和报告制作等功能

一、安装及使用
在爆破现场测试前，用户固定好传感器后打开仪器电源，通过机上触控按键和显示屏完成参数设置启动采集后即可离开现场，仪器即进入工作状态。当爆破振动信号传来时，系统会自动记录和存储整个动态波形，测试人员通过U盘取数或使用装有客户端软件的计算机与仪器建立通讯，对已存储的文件进行管理、分析和报表制作。

地面安装
1.清洁被测物体的表面
2.使用石膏粉作为粘结剂，凝固快，易拆卸

3.X轴指向爆心，水平放置，与被测面紧密粘合

4.监测仪放置防护箱内，避免飞石破损仪器

二、计量校准

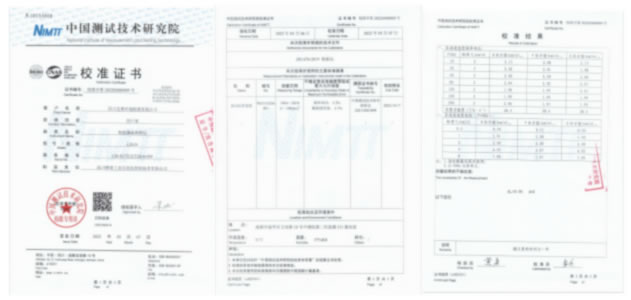

经中国测试技术研究院国家振动基准实验室严格测定，获得《检定证书》或《校准证书》，L20-S型爆破测振仪检测的数据准确无误，并且可溯源至国家基准。
