爆破测振仪L20-X【网络版】
是一款运行稳定、功能丰富的的网络爆破测振仪，专为互联网远程访问监测爆破振动而设计，用户只需在仪器卡槽内安装一张电话卡，便可在任何有手机网络的地方，实现远程控制仪器和管理文件，特别适用于保护物是桥梁、隧道、古建筑物等需要长期监测的建设项目。

一、适用领域

【1】观测点固定且监测周期长、频次高的项目

如：保护物是既有线路、桥梁、大坝及古建筑等监测场合；

【2】观测点不易到达或不可重复到达的项目

如：观测点在运营的地铁隧道、电气化铁路隧道及永久性高陡边坡等区域；

【3】观测点数多且分布面广的项目

如：铁路沿线、输油管道沿线振动在线监测；

二、优势及特点

	合法合规直接测量三个分量的振动速度值和主振频，使得测试结果更准确，测试方式完全符合公安部门的监管要求和爆破行业标准；			技术领先基于24位采集技术，将传感器、测振仪和移动网络等部件高度集成融为一体，提高了仪器的稳定性和实用性；

	网络监控内置4G网络，支持Wi-Fi、LAN等外网接入，操作者可随时随地的通过互联网远程访问仪器，进行仪器控制和文件管理等操作；			报警预警支持报警预警事件设置，当幅值超标或设备异常(掉电、离线)等事件发生时，仪器会主动推送报警短信

	不挑测点正方形结构的铝合金外壳，具有防尘、防水、抗冲击的能力，能更好的适应地板、侧壁和顶拱等部位的安装；			易于扩展提供完备的通讯封装协议，不仅可以根据用户的个性化需求进行定制，还可以无缝对接至用户的各种物联网监测系统，

一、功能

振动记录

电平模式（适用于爆破）

数据获取

1．局域网取数

2．数据中心远程下载

远程通讯

1．内置移动网络，支持电信、联通、移动2、3、4G网络

2．支持LAN/WAN/ADSL有线网络接入

3．支持Wi-Fi无线网络接入

信号分析

1．频率谱/功率谱/一阶积分/一阶微分/高低通滤波

2．三矢量合成计算

3．萨道夫斯基经验公式计算K和α

监测报告

1．事件报告

2．地震波衰减计算报告

其他功能

1．振动超过控制值或设备异常时短信/电邮报警

2．通过数据中心远程校准仪器零点

3．通过数据中心远程升级和维护系统

4．主动与网络信息中心同步时钟
5 . 零点自适应

二、性能

性能指标
通道：3个通道，内置振动速度传感器
量程：0.003~35cm/s
分辨率：0.0001cm/s
精度：±5%
频响范围：5~500Hz
A/D精度：0.000021mm (24Bit)
时间精度：与网络授时中心同步
采样频率：5k sps

波形记录
记录模式：手动、单次、循环
振动触阀：0cm/s~3.5cm/s
记录停止：固定记录时长
记录时长：1s~99s，加0.25秒的触发前时间
存储能力：32GB，最大支持3000个事件存储

物理参数
尺寸：70mm*70mm*70mm
重量：0.56kg
显示：0.96寸OLED屏，显示工作状态
按键：4个触控按键
输出接口：USB2.0接口和Rj45网口
使用环境：-35~60℃，90 ％ RH
防护等级：IP57
其他：标配安装夹具、器材
质保：质保期叁年

分析软件：提供标准的数据转发格式和平台展示模板，协助用户快速的对接已有的监控平台，在此基础上可根据用户需求提供客制化服务

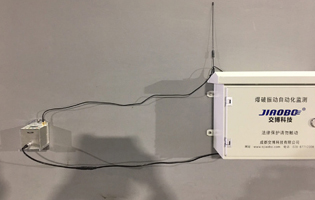

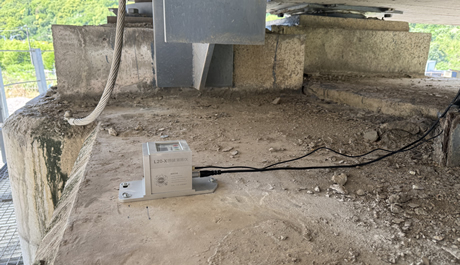

一、安装及使用

在爆破实施前，将一张可上网电话卡装入仪器内，使用夹具固定好仪器，连接仪器电源即可离开现场，在异地通过客户端远程访问仪器，完成参数设置并启动采集，仪器即进入工作状态；当各炮次的振动信号传来时，仪器会自动记录和存储振动信号，并将采集到的整个动态波形实时上传至数据中心；在各炮次起爆后几分钟，用户在异地通过客户端对已上传的数据进行分析，根据需求制作相应类型的监测报告）。
