无手机信号覆盖区域内的远程爆破振动监测
发布时间:2016-11-17
阅读次数:

引言:
新建隧道邻近既有隧道时,为了保证邻近隧道振动速度控制在安全范围内,应在隧道施工爆破过程中对邻近隧道进行爆破振动监测。交博公司以新建隧道平行通过已运营的电气化铁路、地铁隧道为例,阐述L20-N型爆破测振仪在该类监测中的运用。
一、工程描述
新建隧道与既有线小净距下交叉通过,既有线路是已经运营的电气化高速铁路,铁路运营方要求振动速度控制在3cm/s内,且非天窗点时间内不得进入既有隧道或爆破作业,通过现场勘查获悉,交叉处无手机信号覆盖,有供电条件(隧道内220V交流电源),隧道口距交叉处4km,该区域无手机信号覆盖,但具备供电条件。
二、方案实施

1.

  新建隧道两侧壁与既有隧道交叉处设置断面,并在两断面中心处设置中心断面,在两断面两侧各设置1个断面,断面间距离相同,各个断面侧壁与地板交叉处设置测点,测点距侧壁30cm为宜;
2.

  仪器集中放置于中心断面的防护箱内(上图所示),安装防护箱时,使用膨胀螺栓将防护箱固定在侧壁和地板交界处,按要求安装传感器,仪器与传感器间通过信号屏蔽线缆连接;隧道口设置临时监控室,通过光纤与隧道内的仪器连接;电源、光纤和信号线需隐藏于排水沟内;
3.   隧道口处可以通过公共网络和4G网络的形式与数据服务器通信,根据实际情况配接;
4.

  启动仪器电源即可离开,通过远程计算机完成参数设置和启动采集后,仪器即进入工作状态。当爆破振动信号传来时,系统会自动记录和存储,并将采集到整个动态波形实时上传至数据中心,测试人员在异地随时通过客户端对仪器和数据进行管理。
三、所用设备

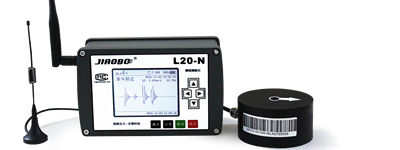

L20-N型爆破测振仪 适合本类项目的特点
1.设备内置4G模块,在无网络覆盖区域可外接通讯模块。
2.仪器与通讯模块间可以通过有线光纤和无线局域网通讯。
​3.外接通讯模块最多支持20个测点的数据传输和仪器控制。
4.外接通讯模块与服务器通讯可选择手机网络或公共网络。

如需了解更多详情,请来电咨询,宋工18628243355(技术支持)
四、类似案例
客运高速铁路隧道振动监测 超长电气化隧道振动监测 货运电气化隧道振动监测
