扩展信号线缆实现短距离的分布式爆破振动监测

发布时间：2016-11-17

阅读次数：次

一、工程概况
福平铁路新鼓山隧道，与既有客运专线鼓山三号隧道下穿通过，交叉点距既有线隧道口165m,为了确保既有线路的安全性，设计要求交叉处100米范围内进行振动监控，经实地考察获悉,测点数众多,监测周期长且测点固定，测点处具备通信和供电条件，但路局要求隧道口处通过仪器显示屏查阅数据。
二、监测方案

1.		交叉处布置基础断面，基础断面两侧各布置3个断面，断面间距离15米，每个断面侧壁与底板处布置测点，共计14个测点，传感器侧壁安装时借用夹具和AB胶固定，避免监测过程中脱落，引起安全忧患。
2.		隧道口设置临时监控室，仪器集中放置于监控室内并对其集中供电，传感器与采集器之间采用信号屏蔽线缆连接。布置信号线缆是需编号便于识别，同时线缆布置在排水沟内，裸露部分套PVC管并固定。
3.		在爆破现场测试前，打开仪器电源，通过机上触控按键和显示屏完成参数设置，启动采集仪器即进入工作状态；当爆破振动信号传来时，系统会自动记录和存储整个动态波形，观测者即可通过机载显示器预览数据。
4.		测试人员使用预装客户端的计算机与仪器建立通讯，读取已存储的振动事件，对数据进行分析和编制检测报告。

三、所用设备

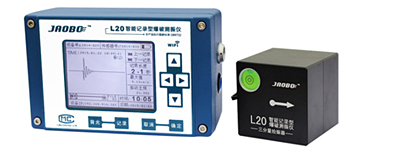

L20-S型爆破测振仪	适合本类项目的特点
	1.20/30米两种规格得信号扩展线，防水对接头，连接和布置迅速。 2.距离最高可扩展450米，距离过长会造成信号衰减。 3.现场显示检测数据，便于多方参与得司法鉴定场合。如需了解更多详情，请来电咨询，宋工18628243355（技术支持）

四、类似案例


云山寺左线隧道具有线监测	鼓山隧道既有线路振动监测	苔井山隧道既有线振动监测
